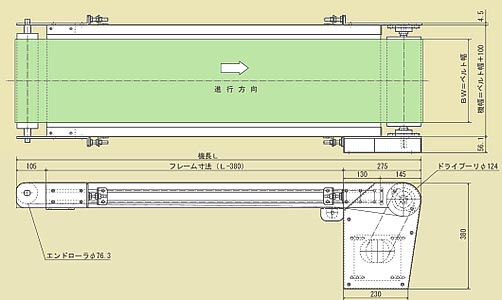

【Type90SII（90型直线皮带输送机）】
搬送重量型货物
最大可选400W电机
| 標準仕様 | （単位 mm） | ||||||
| 皮带宽(公称) | 200 | 300 | 400 | 500 | 600 | 700 | 800 |
| 机 宽 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
| 机 长 | 1,000 ～ 8,000 | ||||||
| 机 高 | 380 |
| 皮带速度 | 定速 変速 |
| 搬送能力 | 参照搬送能力表 |
| 电机功率 | 100W、200W、400W |
| 电 源 | AC100V（単相）・AC200V（単相）・AC200V（三相） |
| 皮带（标准） | 聚氨酯 |
| 附属件 | 脚、其它 |
| 皮带速度表 | ||||
| 減速比 | 速度 記号 | 定速(m/min) 50/60Hz | 速度 記号 | 変速(m/min) 50・60Hz |
| 1/450 | T1 | 1.2/1.5 | H1 | 0.5～1.5 |
| 1/375 | T2 | 1.5/1.8 | H2 | 0.6～1.8 |
| 1/300 | T3 | 1.8/2.2 | H3 | 0.7～2.2 |
| 1/200 | T4 | 2.7/3.3 | H4 | 1.1～3.3 |
| 1/160 | T5 | 3.4/4.2 | H5 | 1.4～4.2 |
| 1/120 | T6 | 4.6/5.5 | H6 | 1.8～5.5 |
| 1/100 | T7 | 5.5/6.6 | H7 | 2.2～6.6 |
| 1/80 | T8 | 6.9/8.3 | H8 | 2.7～8.3 |
| 1/60 | T9 | 9.2/11.1 | H9 | 3.7～11.1 |
| 1/50 | T10 | 11.1/13.3 | H10 | 4.4～13.3 |
| 1/40 | T11 | 13.9/16.6 | H11 | 5.5～16.6 |
| 1/30 | T12 | 18.5/22.1 | H12 | 7.4～22.1 |
| 1/25 | T13 | 22.2/26.6 | H13 | 8.8～26.6 |
| 1/20 | T14 | 27.7/33.3 | H14 | 11.1～33.3 |
| 1/15 | T15 | 37/44.4 | H15 | 14.8～44.4 |
| 搬送能力表（定速） |
 |
*本表为负荷均匀分散时的搬送能力，
搬送袋状物品时，请以上述搬送能
力的40％以下设定使用。
*搬送能力会随多种条件改变而变化。
