Type34-GI
该型皮带输送机使用带导向凸台皮带，从而防止皮带跑偏，确保搬送物品时的稳定性，方便与其他设备配合使用，适合对时间、稳定性要求高的场合。
此外，可以根据使用条件选择正反转、，根据使用目的选择不同颜色的皮带。

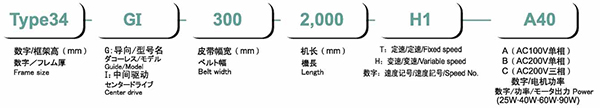

型式选择方法
| 標準仕様 | （単位 mm） | ||||||||
| 皮带宽度 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
| 机幅宽 | 140 | 190 | 240 | 290 | 340 | 390 | 440 | 540 | 640 |
| 机 长 | 500-6000 | ||||||||
| 机 高 | 169 |
| 皮带速度 | 定速 変速 |
| 搬送能力 | 参考搬送能力表 |
| 电机功率 | 25W、40W、 60W、90W |
| 电 源 | AC100V（单相）・AC200V（单相）・AC200V（三相）（定速） |
| 皮带（标准） | 聚氨基甲酸脂皮带 |
| 附 属 件 | 脚、护栏…其他 |
*皮带的实际尺寸比上述表标记的公称皮带幅宽窄5mm，机长超过4m的场合，以及皮
带幅宽为500、600型号时，则窄10mm
*机长超过6m时，中间位置附有皮带拖承结构。

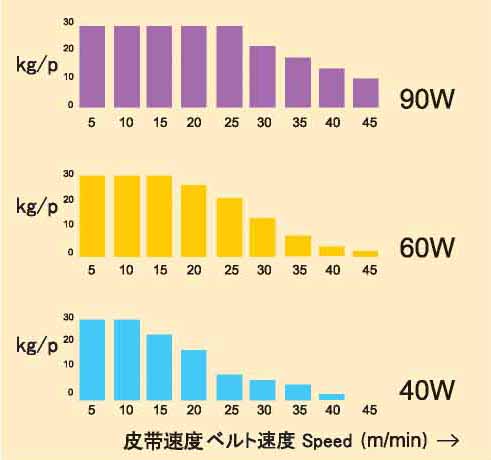

搬送能力表（定速）
*本表为负荷均匀分散时的搬送能力，
搬送袋状物品时，请以上述搬送能
力的40％以下设定使用。
*搬送能力会随多种条件改变而变化。
皮带速度表
| 减速比 | 速度记号 | 定速 | 速度记号 | 变速 |
| 减速比 | ||||
| 1/180 | T1 | 1.9/2.3 | H1 | 0.13-2.5 |
| 1/150 | T2 | 2.3/2.7 | H2 | 0.15-3.0 |
| 1/120 | T3 | 2.8/3.4 | H3 | 0.19-3.8 |
| 1/100 | T4 | 3.4/4.1 | H4 | 0.23-4.5 |
| 1/90 | T5 | 3.8/4.5 | H5 | 0.26-5.1 |
| 1/75 | T6 | 4.6/5.5 | H6 | 0.31-6.1 |
| 1/60 | T7 | 5.7/6.8 | H7 | 0.38-7.6 |
| 1/50 | T8 | 6.8/8.2 | H8 | 0.46-9.1 |
| 1/36 | T9 | 9.5/11.4 | H9 | 0.63-12.6 |
| 1/30 | T10 | 11.4/13.7 | H10 | 0.76-15.2 |
| 1/25 | T11 | 13.7/16.4 | H11 | 0.91-18.2 |
| 1/18 | T12 | 19.0/22.8 | H12 | 1.27-25.3 |
| 1/15 | T13 | 22.8/27.3 | H13 | 1.52-30.4 |
| 1/12.5 | T14 | 27.3/32.8 | H14 | 1.82-36.4 |
| 1/9 | T15 | 37.9/45.5 | H15 | 2.53-50.6 |
*定速皮带速度计算依据：电机转速1500/1800rpm（50/60Hz），驱动辊φ76.3
，驱动效率95％。
*变速皮带速度计算依据：电机转速2000rpm（50·60Hz），驱动辊φ76.3，驱
动效率95％。
*如果需要选择准确的速度，推荐使用变速形式。
